波峰焊的作用以及结构

发布时间:2020-12-12 浏览:次 责任编辑:晋力达

   波峰焊是大家比较常见的电子设备,那么关于它的波峰焊的作用以及结构,接下来,由小编给大家介绍一下。(如果你想了解更多回流焊或者波峰焊,欢迎咨询源头厂家生产热线>>>400-9932122)

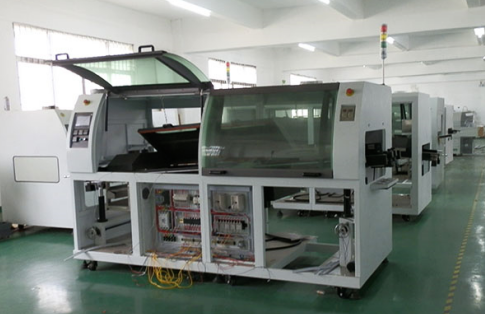

波峰焊的作用以及结构

  1、波峰焊是种借助泵压作用,使熔融的液态焊料表面形成特定形状的焊料波,当插装了元器件的装联组件以一定角度通过焊料波时,在引脚焊区形成焊点的工艺技术。组件在由链式传送带传送的过程中,先在焊机预热区进行预热(组件预热及其所要达到的温度依然由预定的温度曲线控制)。实际焊接中,通常还要控制组件面的预热温度,因此许多设备都增加了相应的温度检测装置(如红外探测器)。预热后,组件进入锡槽进行焊接。锡槽盛有熔融的液态焊料,钢槽底部喷嘴将熔碰焊料喷出一定形状的锡波,这样,在组件焊接面通过锡波时就被焊料波润湿焊区并进行扩展填充,终实现焊接过程。

  2、波峰焊接炉一般都具有传输系统、加热系统、光电控制系统、冷却系统、助焊剂的供给系统,以及链条上的夹抓清洁系统和空气压缩系统,此外,还具有污浊空气排放系统及焊料的控温系统,高端的波峰焊接炉还具有充氮系统。
