波峰焊工作原理是什么

发布时间:2020-12-18 浏览:次 责任编辑:晋力达

     波峰焊是大家比较常见的电子设备,那么关于它的工作原理你知道多少呢?本文就来为你介绍波峰焊的工作原理,以及波峰焊的内部结构示意图。接下来,晋力达给大家见识一下波峰焊工作原理是什么?(如果您想了解更多波峰焊,欢迎咨询波峰焊源头厂家生产热线>>>400-9932 122)



波峰焊工作原理是什么

  波峰焊机是指将熔化du的软钎焊料(铅锡合金),经电动泵或电磁泵喷流成设计要求的焊料波峰,亦可通过向焊料池注入氮气来形成,使预先装有元器件的印制板通过焊料波峰,实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。根据机器所使用不同几何形状的波峰,波峰焊系统可分许多种。

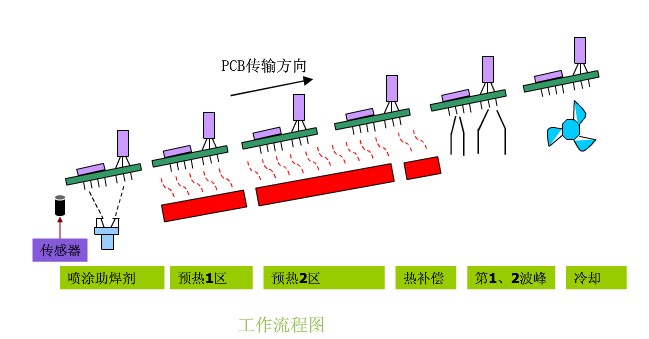

  波峰焊机焊接流程:将元件插入相应的元件孔中 →预涂助焊剂 → 预热(温度90-100‘C,长度1-1.2m) → 波峰焊(220-240’C) → 冷却→切除多余插件脚 → 检查。

  单/双波峰自动焊机采用三相异步感应泵开发技术,经使用比较,我们得到如下结果:

  由于具备了特有的微扰振动波叠加,可以有效地赶出SMT软钎接中由于助焊剂和粘贴剂热分解所产生的遮蔽钎接区的气体,消除跳焊和SMC、SMD阴影区,达到SMT软钎接要求,同时,由于微扰波的叠加没使得波峰焊的爬孔能力明显加强,提高焊接可靠性和成品率。
