回流炉由哪些基本结构组成?

发布时间:2021-04-13 浏览:次 责任编辑:晋力达

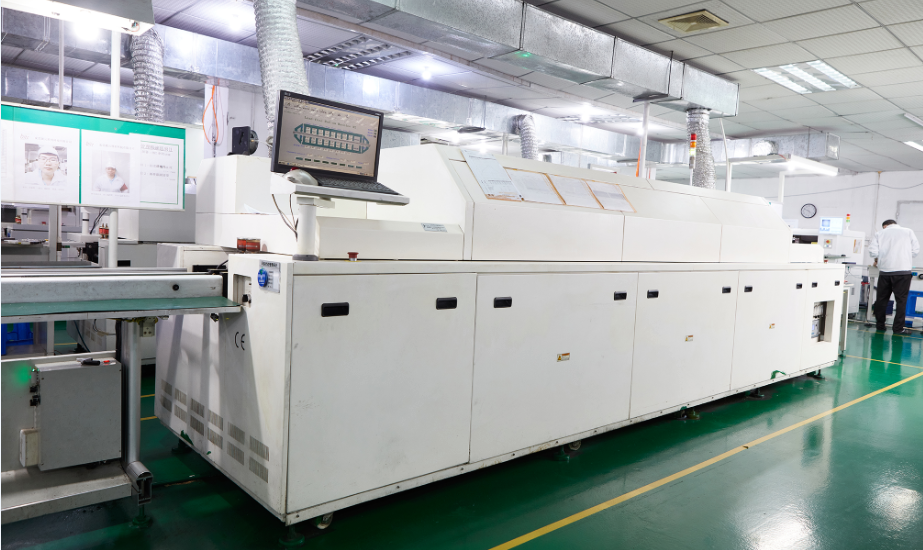

   回流焊炉是用在SMT工艺中用来焊接线路板上贴片元件,回流焊接工艺的优势是温度易于控制,焊接过程中还能避免氧化,制造成本也更容易控制。回流焊炉的内部有一个加热电路,将氮气加热到足够高的温度后吹向已经贴好元件的线路板,让元件两侧的焊料融化后与主板粘结。回流炉由哪些基本结构组成?(如果你想了解更多回流炉,请拔打咨询热线>>>400-9932122)



回流炉由哪些基本结构组成?

       回流焊炉要由空气流动系统、加热系统、冷却系统、传动系统、助焊剂回收系统、废气处理与回收装置、顶盖气压升起装置、排风装置等结构、外形结构组成。

一、回流焊炉空气流动系统

  空气流动系统的作用是气流对流效率高,包括速度、流量、流动性和渗透能力。

二、回流焊炉加热系统

  加热系统由热风电机、加热管、热电偶、固态继电器、温度控制装置等组成。

三、回流焊炉冷却系统

  冷却系统的作用是对加热完的PCB进行快速冷却,通常有风冷、水冷两种方式。

四、回流焊炉传动系统

  传动系统包括网带、导轨、中央支撑、链条、运输电机、轨道宽度调节结构、运输速度控制机构等部分。

五、回流焊炉助焊剂回收系统

  助焊剂废气回收系统中一般设有蒸发器,通过蒸发器将废气加温到450℃以上,使助焊剂挥发物气化,然后冷水机把水冷后循环经过蒸发器,助焊剂通过上层风机抽出,通过蒸发器冷却形成液体流到回收罐中。

六、回流焊炉废气处理与回收装置

  废气处理与回收装置的目的主要有三点:环保要求,不让助焊剂挥发物直接排放到空气中;废气在回流焊炉中的凝固沉淀会影响热风流动,降低对流效率,需要回收;如果选择氮气回流焊炉,为了节省氮气,需要循环使用氮气,必须配置助焊剂废气回收系统。

七、回流焊炉顶盖气压升起装置

  回流焊炉顶盖可整体开启,便于回流焊炉膛清洁,当需要对回流焊炉进行维护保养或生产时发生掉板等情况时,需将回流焊炉上盖打开。

八、回流焊炉外形结构

  外形结构由钣金焊接而成。
