焊锡条的在波峰焊中使用要求及应用优势

发布时间:2021-05-20 浏览:次 责任编辑:晋力达

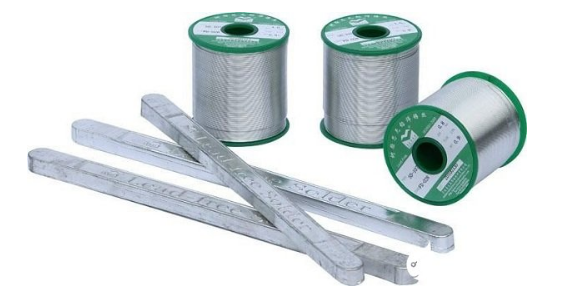

   焊锡条是条形的锡焊料,简称为锡棒。焊锡条主要用于SMT贴片加工中的波峰焊和浸焊,少量用于火焰钎焊或大结构件和长焊缝的电烙铁焊。焊锡条的制各工艺较简单,主要包括配料、熔炼和浇铸等工艺过程,工艺过程中须严格控制氧化程度、金属及非金属杂质含量,熔炼温度和浇温度两个参数对焊锡条的质量影响较大。(如果你想了解更多波峰焊,请拔打热咨询>>>400-9932122)





一、焊锡条的质量要求主要有以下几方面

  1、条表面光滑。

  2、焊核时流动性好,润湿性好。

  3、力学性能好。

  4、焊点光亮。

  5、氧化残渣少。

二、焊锡条的分类

  按环保分类,焊锡条分为有铅锡条和无铅锡条。目前常用的有铅焊锡条主要有:63/37焊锡条(Sn63/P637)和60/40焊锡条(Sn60/Pb40),常用的无铅焊锡条有;锡铜无铅锡条(Sn99.3/Cu0.7)、锡银铜无铅锡条(Sn96.5/Ag3.0/Cu0.5)及0.3银无铅锡条(Sn99/Ag0.3/Cu0.7)焊锡条中除主要元素锡、铅、铜、银外,往往还含有少量其他元素,如镍(Ni)、锑(Sb)、锌(Zn)、铋(Bi)、铟(In)和稀土等。焊锡条内的这些微量合金元素对锡条的性能影响较大,例如,掺入铭,可以降低焊锡条熔化温度,提高润湿性,但掺入量过大,将降低焊点的疲劳寿命和性,铋含量大约为0.2%~1.5%。掺入镍,可以改变合金组织和细化晶粒,从而提高焊点的力学性能和疲劳寿命等。因此,焊锡条需要在各方面使焊接性能、熔化温度、强度、塑性和疲劳寿命等达到一个最佳的平衡等。

  波峰焊接专用有铅焊锡条中锡含量为63%,熔点为183℃,工作温度为230~250℃。波峰焊无铅焊锡条常用的成分为Sn99.3/Cu0.7,熔点为227℃,工作温度为270~320℃根据液相线温度临界点分类,焊锡条分为高温焊锡条和低温焊锡条。液相线温度高于锡铅共品熔点183℃的焊锡条为高温焊锡条,高温焊锡条是在焊锡合金中掺入银、锑或的比例较高时形成的焊锡条,高温焊锡条主要用于印制电路板组装时不发生变化的元器件组装。液相线温度低于锡铅共晶熔点的焊锡条为低温焊锡条,低温焊锡条是在焊锡合金中掺入、和等形成的焊锡条,主要用于微电子传感器等耐热性低的元器件组装。

  根据化学性质分类,焊锡条分为抗氧化焊锡条和高纯度低渣焊锡条。抗氧化焊锡条具有良好的抗氧化能力、流动性高、焊接性强及熔化时浮渣极少的特点,是省锡的经济型焊锡条。同时还具有优良的湿润性和可焊性,焊点饱满、均匀,焊接效果极佳等优点。高纯度低渣焊锡条由电解锡、铅或者锡铅合金组成。其以铸模、铸造或挤压成形,具有高纯度、超低渣和湿润性高的特点,能适应于各种SMT加工焊接过程

三、焊锡条的优点

  1、熔化后出渣量比普通焊锡少,且具有优良的抗氧化性能。

  2、溶化后黏度低,流动性好,可焊性高,最适用于波峰焊接工序。

  3、由于氧化夹杂极少,可以最大限度地减少拉尖,桥连现象,SMT贴片焊接质量可靠,焊点光亮饱满。

  4、良好的湿润性、导电率、热导率、易上锡。

  5、助焊剂分布均匀,锡心里无断助焊剂现象。
