波峰焊喷嘴的正常喷涂情况及故障排除方法

发布时间:2022-05-23 浏览:次 责任编辑:晋力达

波峰焊喷雾系统故障是两种现象,一种是波峰焊喷嘴左右不动;一个是波峰焊喷头不喷。这里晋力达给大家分享一下波峰焊喷嘴的正常喷涂情况及故障排除方法。



I. 波峰焊左右动作排除法


波峰焊喷嘴正常左右移动的条件:


1.入口传感器正常;2.链条速度传感器正常;3.喷嘴初始运动传感器正常;4.行程控制传感器正常;5.所有控制继电器正常;6.电磁阀工作正常;7、系统线路正常;8.PLC控制电路运行正常;9.空气供应正常。



波峰焊检查喷嘴是否左右移动:


1.入口传感器和链条速度传感器多为光电传感器。检查它们是否正常的方法是用手或其他物品使传感器感应到信号,然后确认PLC相应的输入信号指示灯是否点亮。如果灯亮,传感器电路正常。


2.(1.3 ~ 1.6)项目确认:关闭气源,打开手动喷雾开关,用手推动气缸活塞移动。当到达传感器的感应位置时,传感器得到信号输出电压控制相应的继电器动作,然后电磁阀动作。此时用手触摸电磁阀会感觉到触点吸引或释放引起的震动(也可以听到触点动作的声音)。如果电磁阀工作正常,这部分情况是正常的。


3.对于PLC控制电路,可以用万用表检查电压。也可以用排除法确认:如果手动喷涂OK,但自动喷涂ng,则PLC控制系统异常,在1、2项的传感器和电路正常的情况下。




4.确认系统电路和供气项目:使用万用表或目视检查。

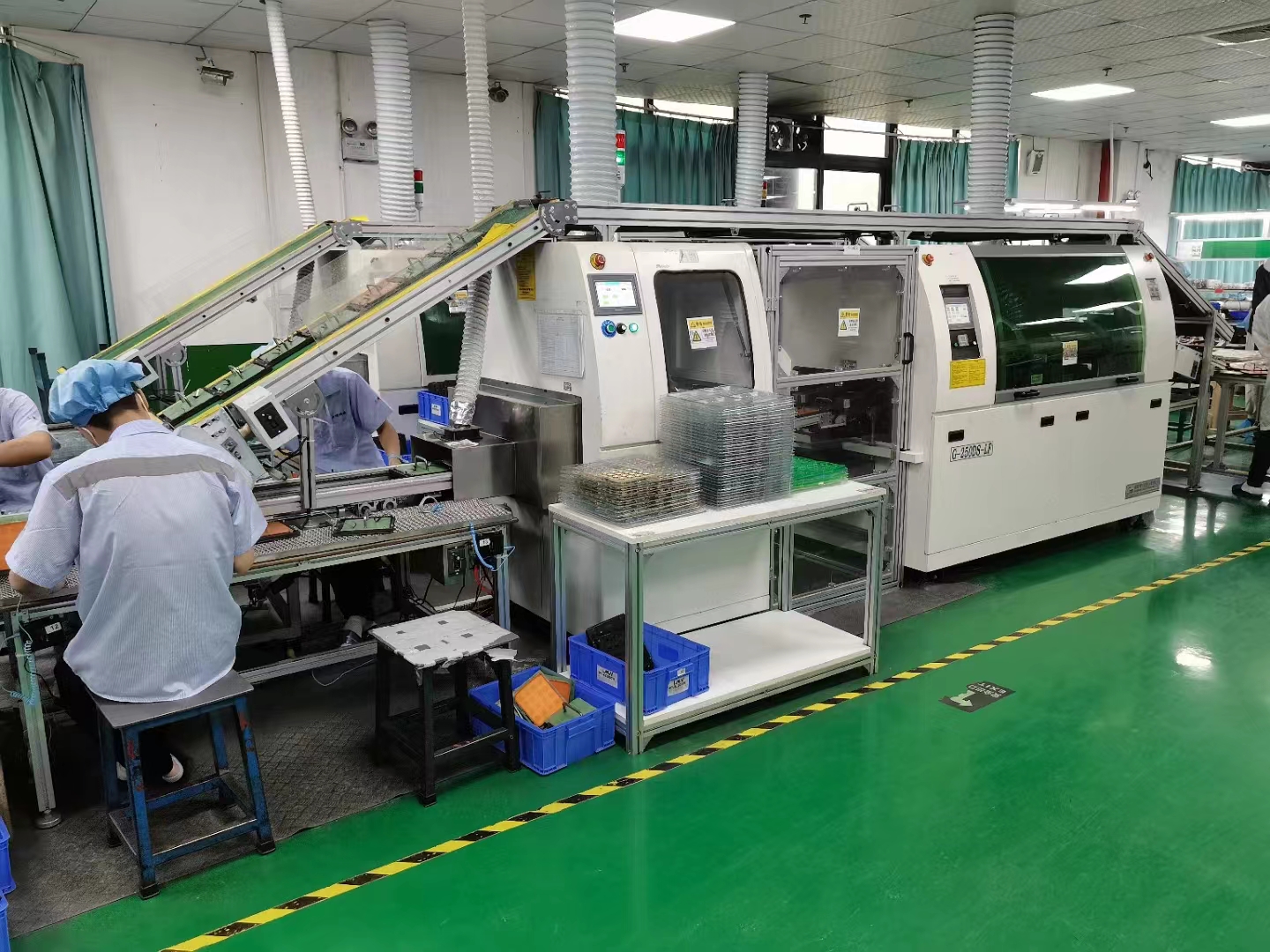

波峰焊喷雾系统




二。波峰焊消除喷嘴喷雾的检查方法



波峰焊正常喷雾条件



1.气压正常;2.液体容积调节阀的调节范围适中;3.顶针控制部分运动正常;4.顶针运行空间润滑良好;5.锡供水渠道正常。



波峰焊检查并排除而不喷射


波峰焊无锡涌水的异常原因很容易发现和排除。但是为了工作的顺利开展,做好日常的预防性维护和确认工作,尽量避免此类故障的发生,是我们基层技术人员的工作重点之一。
