什么是线路板三防涂覆工艺?

发布时间:2022-11-16 浏览:次 责任编辑:晋力达

                                      晋力达-三防漆涂覆整线供应商

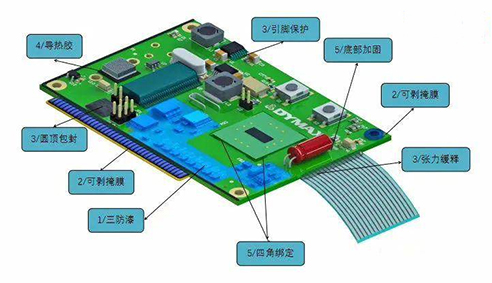

PCBA线路板使用三防漆涂覆固化后可有效的达到绝缘、防潮、防漏电、防震、防尘、防盐雾等等保护效果,从而提高线路板的可靠性,增加其安全系数,并有效延迟使用寿命,该产线一般包括上板机接驳台,涂覆机,CCD检查机,胶水固化炉,CCD检查机,下板机等。


PCBA线路板三防漆处理工艺广泛应用于高科技领域,如汽车、家电、军工电子、航天、 医疗电子等等的高端线路板,可使线路板及元器件提高品质,有效大幅度降低返修情况。近年来,新兴产业的兴起,电动汽车的充电桩,无人飞机的广泛使用,进一步扩大了三防漆的使用范围。目前,PCBA上涂覆三防漆固化已经成为了一个大趋势。

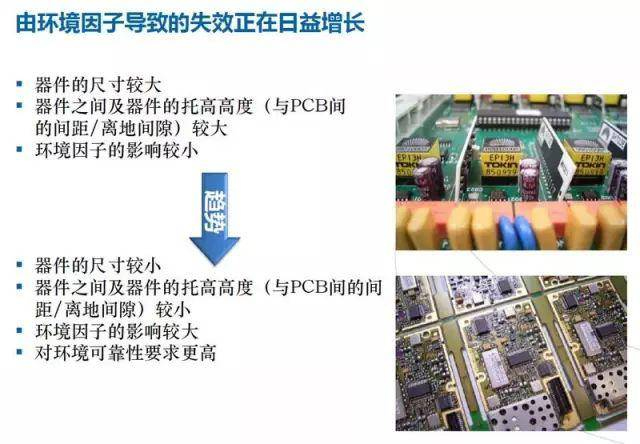

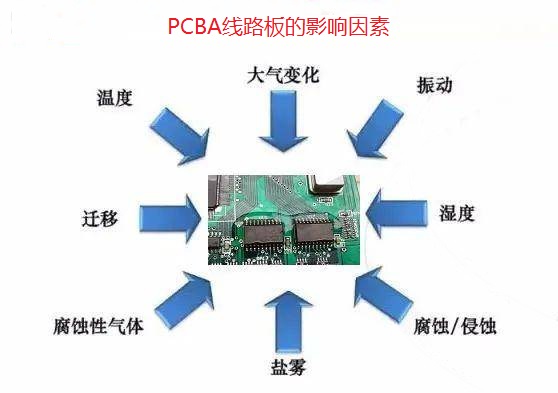

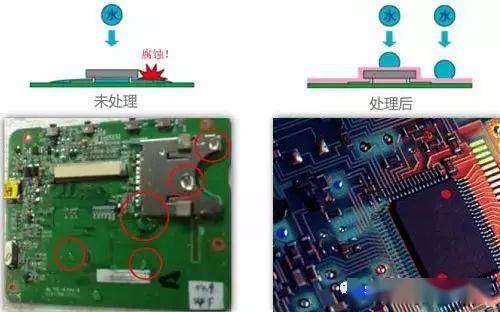

三防漆主要用于保护PCBA线路板及其相关元器件免受环境的侵蚀。三防漆涂覆工艺是生产中一个必需的工序环节,而不是“锦上添花”,其功能主要是提升产品的可靠性,尤其是在恶劣的运行环境下。涂覆三防漆可保护电子产品免受外部因素的影响,例如极热、潮湿、水分和灰尘。同时还可以保护电子产品免受内部因素的影响,例如腐蚀、晶须生长和系统内短路等问题。总之,三防漆相当于一层绝缘层,确保不同元件可以正常运行,避免PCB板提早失效。

随着工业 4.0对自动化技术的要求不断提升,整个行业的重心从提供适当的涂覆设备逐渐转向解决整个敷形涂覆工艺的问题。自动化选择性涂覆机——涂覆准确且不浪费材料,适用于大批量的覆膜,最适用于大批量的三防漆覆膜。

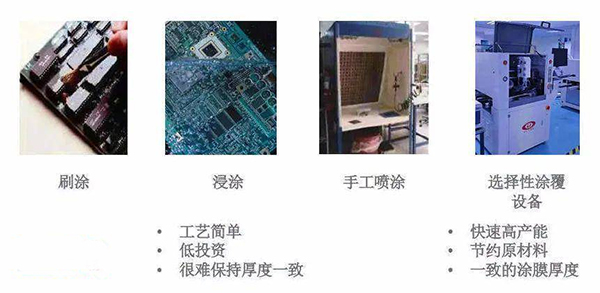

自动涂覆机和传统涂覆工艺的对比

传统涂覆:

1)毛刷涂:有气泡、波浪、毛刷脱毛;

2)笔涂:太慢、精度无法控制;

3)整件浸泡:太浪费涂料、速度慢;

4)喷枪喷:需要夹具保护、飘洒太多

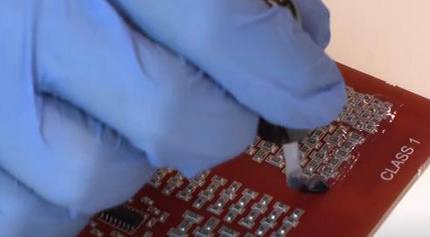

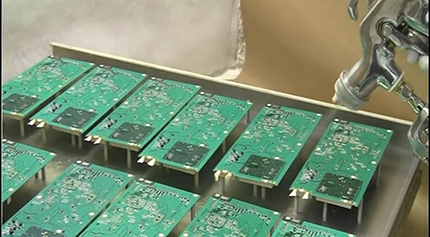

                                涂或毛刷涂覆                         喷枪涂覆

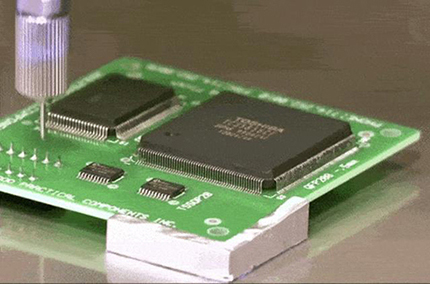

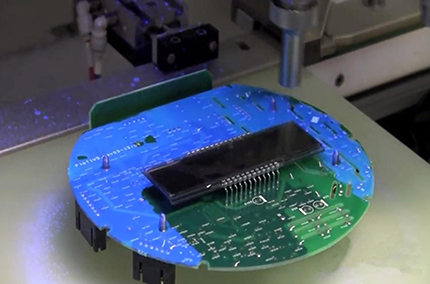

自动涂覆机

1)喷漆量、喷漆位置及面积设定精准,喷漆后无需加人擦板。

2)部分插件元件离板边间距大的,可不用装夹具直接喷漆,节省装板人员。

3)无气体挥发,保证作业环境的清洁。

4)所有基板无需使用夹具盖住碳膜,消除撞件的可能性.

5)三防漆涂覆厚度均匀一致,大大提高生产效率和产品质量,同时也避免了涂料浪费。

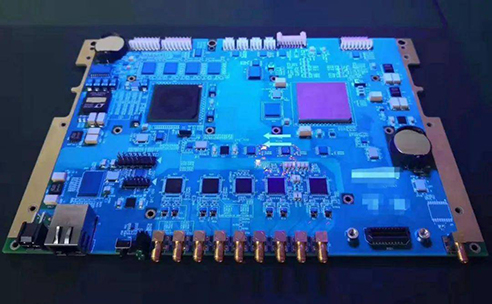

自动涂覆三防漆的电路板

PCBA自动三防漆涂覆机,是专门针对喷涂三防漆而设计的喷涂设备。由于所要喷涂的材料和所应用的喷涂液体不同,涂覆机在设备的构造方面的部件选择也有不同,三防漆涂覆机采用了最新的计算机控制程序,能够实现三轴联动,同时配备了摄像头定位跟踪系统,能够精确的控制喷涂区域。

三防漆涂覆机又称三防漆涂胶机、三防漆喷胶机、三防漆喷油机,三防漆喷涂机等,是专门对流体进行控制,在PCB表面盖上一层三防漆,如用浸渍、喷涂或旋涂等方法在PCB表面覆盖一层光致抗蚀剂。



三防漆涂覆机主要用于产品工艺中的胶水、油漆以及其他液体精确喷、涂、点滴到每个产品精确位置,可以用来实现画线、圆型或弧型。

整板涂覆机提供一个清洁、高效的全自动三防喷涂过程。精确控制的喷涂阀门能确保0.05mm厚度的三防涂覆效果均匀一致,较手工喷涂、浸泡、涂刷等方式有了革命性的改进,大大提高生产效率和产品质量。


选择性三防漆涂覆机能提供一个清洁、高效的全自动选择定位三防喷涂过程,避免喷涂到所选择的区域外,从而免去覆膜、去膜及修复过程。精确控制的喷涂阀门能确保0.02mm厚度的三防涂覆效果均匀一致。

三防漆根据每个地区和每个厂家使用的要求和侧重面有多种叫法,如三防胶、防潮胶、绝缘胶、防潮漆、保护漆、防护漆、披覆胶、涂覆胶、防水胶、防潮油、三防油、三防剂、保护剂、防潮剂、保形涂料、敷型涂料、共形覆膜、共性涂覆,英文名Conformal Coating。


三防漆的种类:

三防漆从固化方式上分室温固化、热固化和光固化等,三防漆从化学成分上主要可分为丙烯酸树脂( Acrylic,Type AR) 、环氧树脂( Epoxy,Type ER) 、有机硅( Silicone,Type SR) 、聚氨酯树脂( Urethane,TypeUR) 和聚对二甲苯( Parylene,Type XY) 五大类等。
