回流焊的结构都有哪些?

发布时间:2020-04-06 浏览:次 责任编辑:晋力达

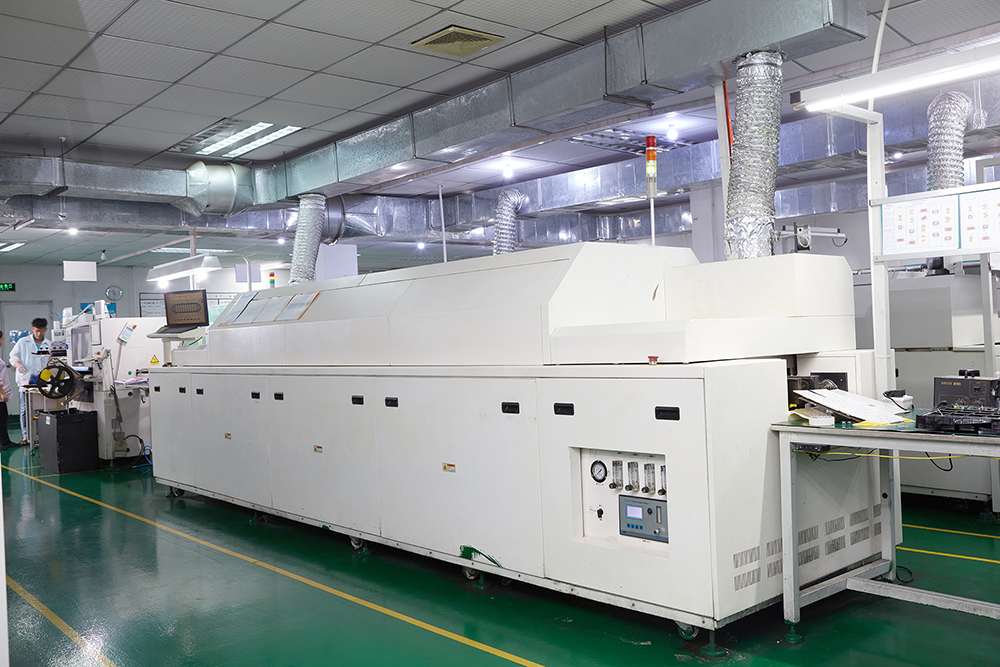

回流焊设备主要包括气流系统、加热系统、传输系统、冷却系统、焊剂回收系统、废气处理回收装置、顶盖气压升降装置、排气装置等,由深圳市晋力达厂家绍给您!

1.回流焊气流系统:气流对流效率高,包括速度、流量、流动性和透气性。

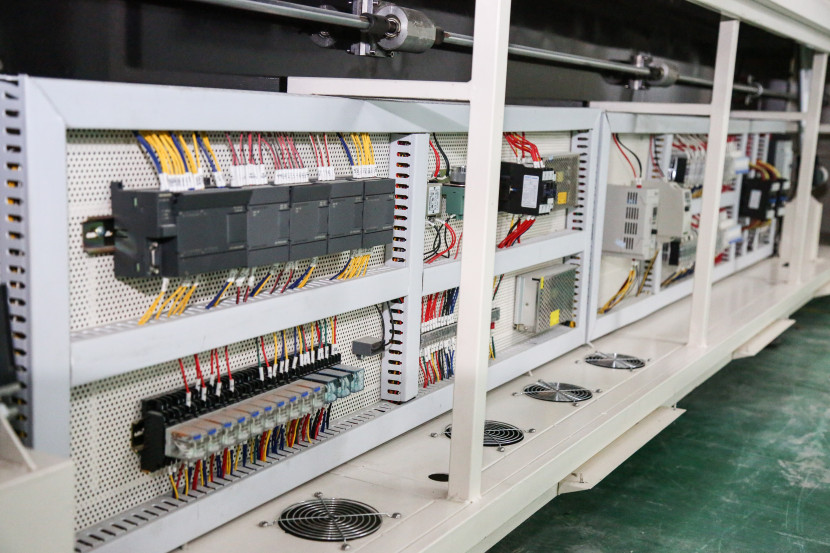

2.回流焊加热系统:由热风电机、加热管、热电偶、固态继电器、温控装置等组成。

3.回流焊传动系统:包括导轨、网带(中心支撑)、链条、运输电机、轮距调整结构、运输速度控制机构等。

4.回流焊冷却系统:它可以快速冷却被加热的印刷电路板,通常有两种方式:风冷和水冷。

5.回流焊氮气保护系统:PCB在预热区、焊接区、冷却区全过程氮气保护,可防止焊点和铜箔在高温下氧化,增强熔化焊料的润湿性,减少内腔,提高焊点质量。回流焊的温度设置方法及作用

6.回流焊助焊剂回收装置:助焊剂废气回收系统一般设有蒸发器,通过蒸发器将废气(助焊剂挥发物)加热至450℃以上,使助焊剂挥发物蒸发,水由水冷器冷却后循环通过蒸发器,流量由上部风扇抽出,蒸发器冷却形成的液体流入回收罐。

7.回流焊废气处理回收装置:主要目的是满足环保要求,防止焊剂挥发物直接排入空气中;焊接废气的固化和沉积会影响热风流动,降低对流效率,需要回收;如果选择氮气焊接,为了节约氮气,回收氮气,必须配备助焊剂废气回收系统。

8.回流焊顶盖气压升降装置:便于焊腔清理。当需要对回流焊机进行清洗和维护时,或生产过程中钢板脱落时,应打开回流炉上盖。

9.回流焊排气装置:强制排气可保证焊剂良好排放,特殊废气过滤,保证工作环境空气清洁,减少废气对排气管的污染。

10.回流焊外形结构:包括设备外形、加热段、加热长度1。
