常见回流焊的种类有哪些

发布时间:2021-01-12 浏览:次 责任编辑:晋力达

   回流焊的种类很多,按照加热区域不同可分为整体加热和局部加热两大类:整体加热方法主要有热板加热法、气相加热法、热风加热法、红外加热法;局部加热方法主要有激光加热法、红外聚焦法、光束加热法。按照加热方式不同可分为热板传导回流焊机、气相回流焊机、热风回流焊机、红外回流焊机和红外热风回流焊机等。那么,下面由小编给大家介绍常见回流焊的种类有哪些?(如果您想了解更多回流焊,欢迎咨询回流焊源头厂家生产热线>>>400-9932122)

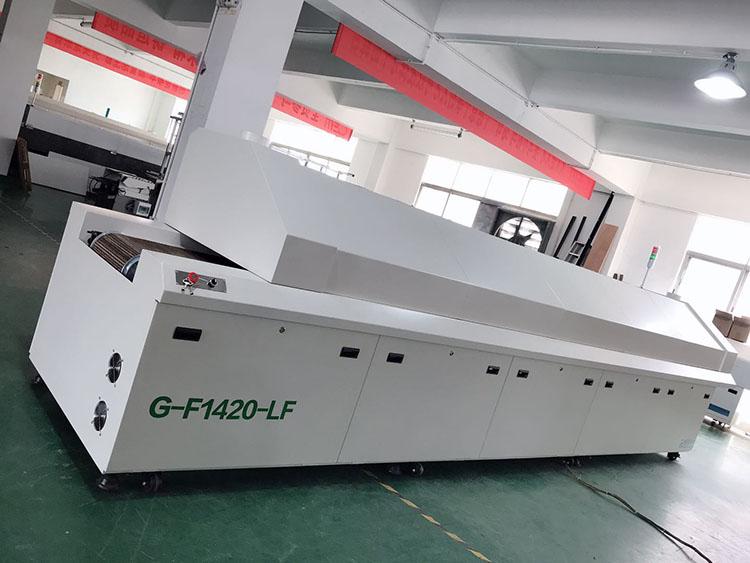

常见回流焊的种类有哪些

1、热板传导回流焊机

  热板传导回流焊机是通过传送带或推板下的热源加热,通过热传导的方式加热基板上的元件,主要用于采用陶瓷基板厚膜电路的单面组装,陶瓷基板上只有贴放在传送带上才能得到足够的热量,其结构简单,价格便宜,但由于不同的材质加热效率不一样,热传递效率较慢。

2、气相回流焊机

  气相回流焊接又称凝热焊。通过加热碳氟化物使之沸腾产生饱和蒸气,利用炉子上方与左右的冷凝管将蒸气限制在炉膛内,遇到温度低的待焊PCB组件时放出汽化潜热,使焊锡膏融化后焊接元器件与焊盘。气相焊接含氧量低,热转化率高,但溶剂成本高,且是典型臭氧层损耗物质,因此应用上受到极大的限制。

3、热风回流焊机

  热分回流焊机是通过热风的层流运动传递热能,利用加热器与风扇使回流焊炉内空气不断升温并循环,使带焊元器件在炉内受到炽热气体的加热而实现焊接。热风回流焊机各温区采用独立循环,独立控制及上下加热的方式,使炉内温度更加准确、均匀,热风回流焊机热容量大,升温迅速,各温区可均匀地补给新风,并保持风压稳定,热传递效率高。

4、红外回流焊机

  红外回流焊机多为传送带式,但传送带仅起支托、传送基板的作用,其加热方式主要依红外线热源以辐射方式加热,炉膛内的温度比较均匀,网孔较大,适用于对双面组装的基板进行回流焊接加热,这类回流焊炉可以说是回流焊炉的基本型,目前使用较多,价格也比较便宜。

5、红外热风回流焊机

  红外热风回流焊机是一种将热风对流和红外加热按一定的比例组合在一起的加热方式,有效地结合了红外回流焊和热风回流焊的长处,是目前较为理想的加热方式。红外热风回流焊机充分利用了红外线辐射穿透力强的特点,热效率高、节电,同时又有效地克服了红外回流焊的温差和遮蔽效应,弥补了热风回流焊对气体流速要求过快而造成的影响。
