回流炉基本结构包括哪些部分

发布时间:2021-04-10 浏览:次 责任编辑:晋力达

      回流焊接是 SMT 特有的重要工艺,焊接工艺质量不仅关系着正常生产,也关系着最终产品的质量和可靠性。今天跟小编一起聊了解一下回流炉基本结构包括哪些部分?(如果你想了解更多回流焊,请拔打咨询热线>>>400-9932122)

回流炉基本结构包括哪些部分

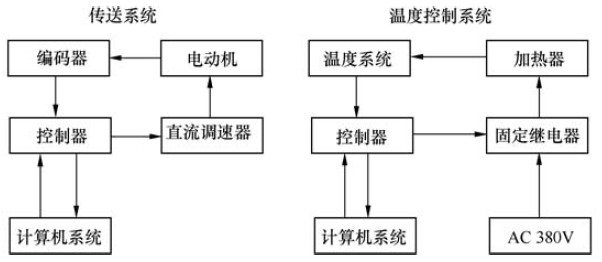

1、传送与加热器控制部分

(1)传送控制部分

  传送控制部分主要通过马达带动链条运行,马达运行的状况通过编码器来反馈给主机,主机根据编码器反馈的信息再来控制马达的运行。

(2)加热器控制部分

  加热部分主要是通过发热管来发热升温,温度的高低通过热敏传感器来检测,传感器将信息反馈给主机,主机再根据反馈的信息来控制发热管的加热。

2.FLUX(助焊剂)过滤系统与冷却系统

  FLUX 过滤系统的重要组成部分,它将回焊炉焊接过程中挥发的FLUX集中到FLUX 过滤装置,进行分离过滤,再冷却并将其输送到FLUX 回收装置,进行集中处理。

  图2-2-35 中B 处为热风冷却循环系统。它将回流焊冷却区中的热空气进行冷却再将冷空气输送到回流焊冷却区,达到更好的冷却效果。

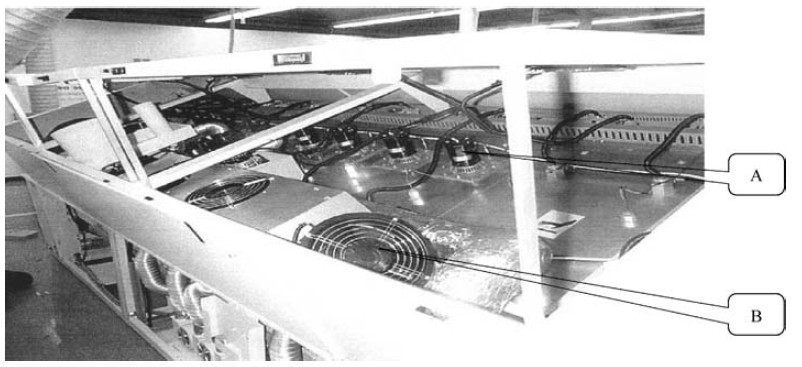

3.吹风系统



  A :为回流焊的热风马达,它将回流焊炉膛中的热量均匀分散,产生良好的焊接状态,炉膛上方Blower(送风机)排列,加热模块间无间隔,使炉膛内的热量更加均匀。

  B :为回流焊FLUX 过滤制冷风扇,它将集中的FLUX 进行冷却,有利于FLUX 的回收与处理。

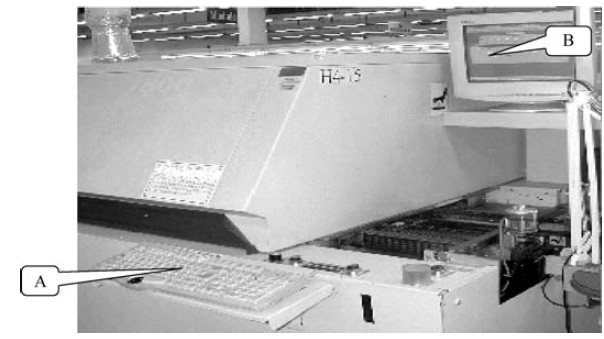

4.操作系统



  A :为回流焊的操作键盘,机器的基本操作和机器参数的编写与修改都是通过键盘来实现的。

  B :为回流焊的显示屏,机器的参数设置及信息等都是通过显示屏来显示出来的。

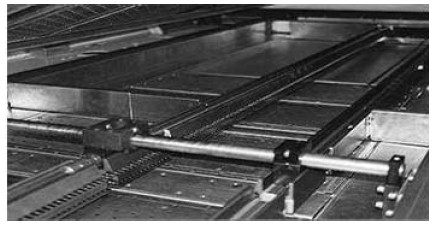

5.轨道系统


  回流焊的轨道,它的功能是将PCB 从进口端输送到出口端,完成整个焊接过程。

  H 型铝挤型轨道系统依链条形状而制成,不变形,不掉板。

  链条来回行程皆在炉膛内,不会影响炉膛内温度变化。

  电动调整轨道宽度,速度可调整,丝网与链条均有张力调整机构设计,不松弛,不抖动。
