波峰焊电气控制系统的作用及基本参数要求

发布时间:2020-09-01 浏览:次 责任编辑:晋力达

波峰焊接设备控制系统的作用是对波峰焊机各工位、各组件之间的信息流进行综合处理,对波峰焊工艺过程进行协调和控制。它是系统的控制中枢,也是衡量整机功能和先进性的重要判断指标,是影响系统可靠性和焊接效果的重要因素。



控制系统的基本要求


控制系统决定了整机工艺过程控制精度,直接影响设备的可操作性和可维修性,因此对控制系统的性能的要求,主要由以下几点:

1、控制动作准确可靠

2、能充分体现和反映波峰焊接工艺规范要求

3、人机界面友好,操作简便

4、可操作性强和可维修性好

5、安全措施完善,容错能力强

6、成本低,维修备件货源广

7、能充分体现现代控制技术的进步和发展



主要控制参数的参考指标



1. 钎料槽温度

钎料槽温度是影响波峰焊接效果的一项关键参数,其核心指标要求大致有以下几点:

温度调节范围:室温至300

温度控制范围:200~280

温度控制精度:±1



2. 预热温度

温度调节范围:室温至300

温度控制范围:80~270

温度控制精度:±3

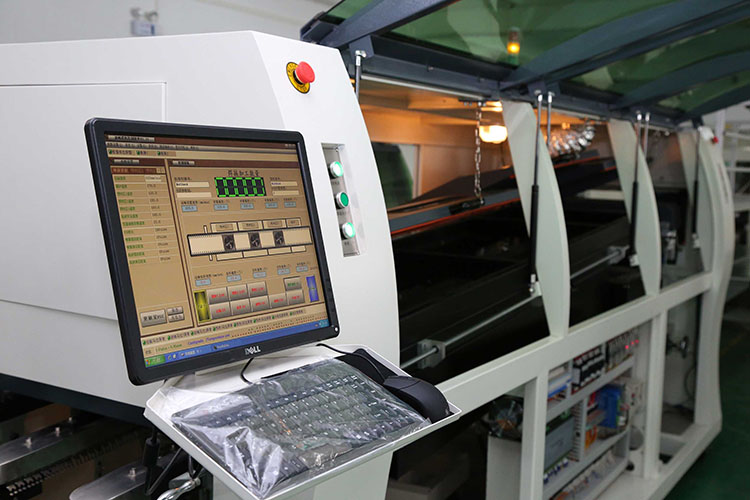

晋力达波峰焊电气控制系统操作界面



3. 夹送速度

速度调节范围:0~3/min

速度控制范围:0.5~2.5m/min

速度控制精度:±5%



4. 助焊剂密度(以松香基助焊剂为例)

密度调节范围:0.8~0.9g/cm³

密度控制范围:0.82~0.88g/cm³

密度控制精度:±0.00420℃)
