影响回流焊效果的因素

发布时间:2020-04-30 浏览:次 责任编辑:晋力达

无铅回流焊的温度远高于有铅回流焊。无铅回流焊的温度设定很难调整,特别是无铅回流焊的窗口很小,因此控制横向温差非常重要。回流焊横向温差过大会引起许多不良问题。如何降低回流焊的横向温差,达到无铅回流焊的理想效果?回流焊稳定调节

一、无铅回流焊的热风输送

目前,主流无铅回流焊机采用全热风加热方式。在回流焊炉的发展过程中,也出现了红外加热。但由于红外加热、不同颜色器件的红外吸收反射率不同,以及相邻原器件的屏蔽所产生的阴影效应,温差会导致铅焊接的风从工艺窗口跳出来。在回流焊炉的加热方式中,红外加热技术逐渐被淘汰。在无铅焊接中,要注意传热效果,特别是对于原有的大热容装置,如果传热不够,会导致小热容装置后温升明显加速,造成横向温差。

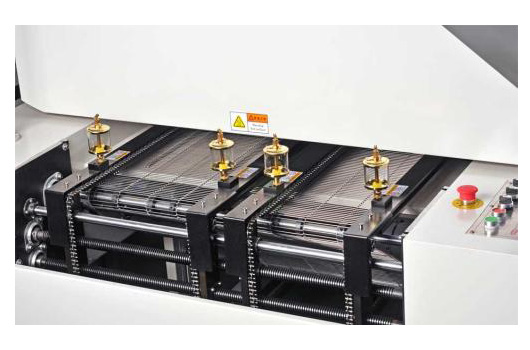

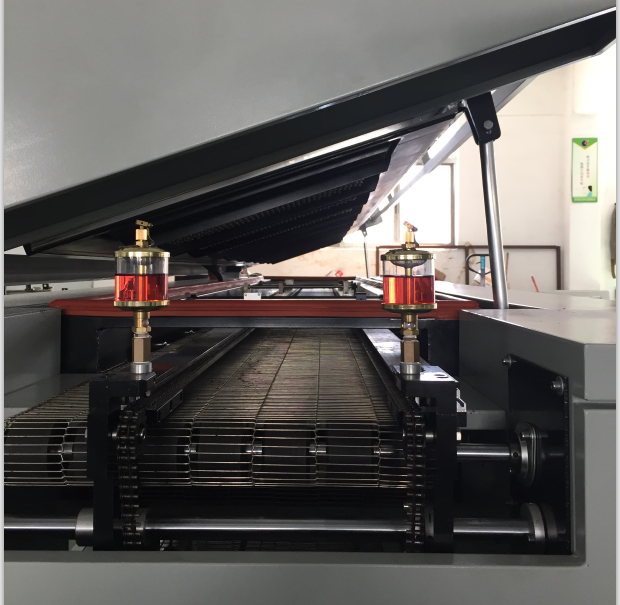

二、无铅回流焊链的速度控制

无铅回流焊的链速控制会影响PCB的横向温差。一般来说,降低链条速度会给大热容设备带来更多的加热时间,从而减小横向温差。但毕竟,炉温曲线的设定取决于锡膏的要求,因此在实际生产中降低链条速度限制是不现实的,这取决于锡膏的使用。如果电路板上有很多大的吸热部件,建议降低回流焊传输链的速度,使大的芯片部件能充分吸热。

三、无铅回流焊风速和风量的控制

如果无铅回流焊炉的其它条件不变,只有当无铅回流焊炉的风扇转速降低30%时,电路板上的温度才会降低10℃左右。由此可见,风速和风量的控制对炉温的控制非常重要。为了实现风速和风量的控制,需要注意两点控制,减少无铅回流焊炉的横向温差,提高焊接效果:

1.采用变频调速,减少电压波动对风机的影响;

2.尽量减少设备的排风量,因为排风量的中心负荷往往不稳定,容易影响炉内热风的流动。

四、良好的无铅回流焊稳定性可降低炉内温差

即使无铅回流焊的温度曲线设置良好,也需要保证稳定性、重复性和一致性。特别是在铅生产中,由于设备原因,如果有一点漂移,很容易跳出工艺窗口,造成冷焊或原设备损坏。因此,越来越多的厂家开始对设备稳定性试验提出要求。
