助焊剂喷嘴怎么保养,怎样清洗,这些小方法你知道吗?

发布时间:2020-12-16 浏览:次 责任编辑:晋力达

嗨,小可爱们晚上好呀,我是小晋!眨眼间2020年就过去了。



说起波峰焊,可能大家对它不陌生,波峰焊指的是让插件板的焊接面直接与高温液态锡接触达到焊接目的。

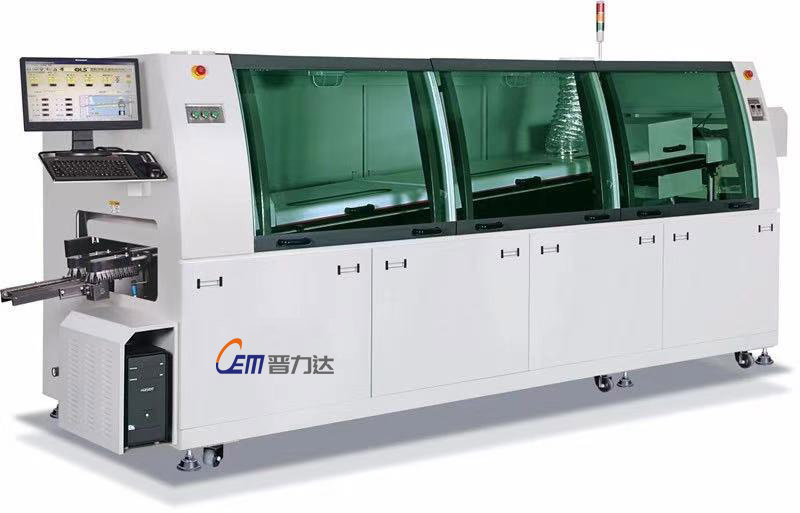

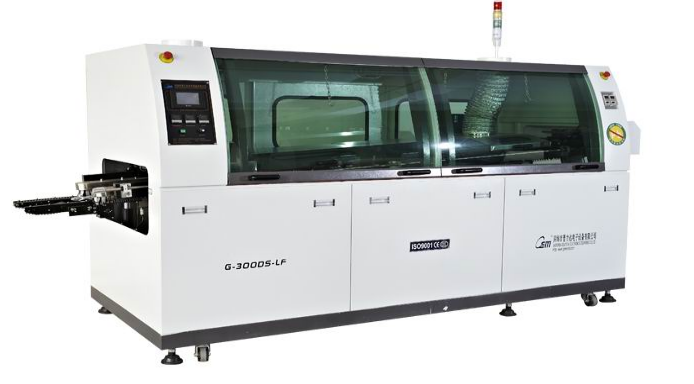

                       电脑款


其高温液态锡保持一个斜面,并由特殊装置使液态锡形成一道道类似波浪的现象,所以叫波峰焊",其主要材料是焊锡条。

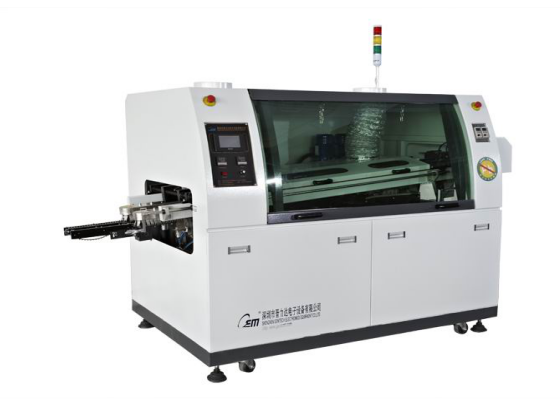

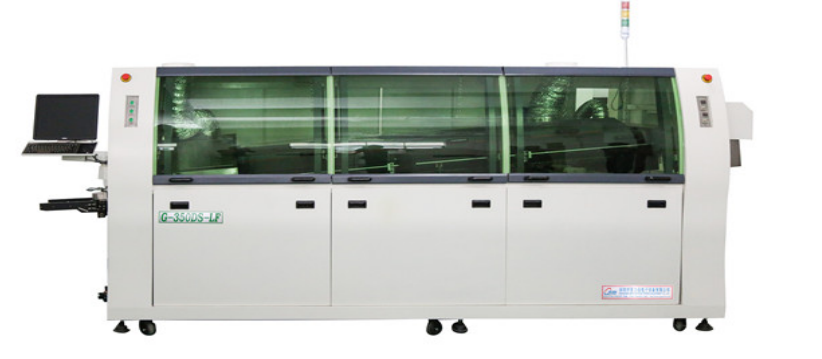

▲触摸屏款


那么,接下来,由小晋给大家分享一个波峰焊之助焊剂喷嘴清洗及保养方法。



波峰焊之助焊剂

喷嘴清洗及保养方法


01

目的及适用范围


目的:规范波峰焊接制程中助焊剂喷嘴清洗及保养方法,确保助焊剂喷嘴始终处正常工作状态,从而保证波峰焊接品质稳定,且达到相关标准及客户的要求。

适用范围:工厂所有波峰焊设备及波峰焊制程。


02

职责


设备技术员:依照方法严格执行助焊剂喷嘴制程的检查清洗。发现异常及时上报设备工程师。

设备工程师:负责对技术员的检查清洗结果进行稽核,确保技术员按照要求完成检查内容。指导技术员对异常情况采取措施进行修正。



助焊剂喷嘴清洗方法


1、助焊剂喷嘴清洗频率及时间

每天拉线开始生产前10分钟清洗一次,在生产过程中每2小时清洗1次。

2、喷嘴清洗工具:小静电刷(图1),喷瓶(图2),清洗液(工业酒精或水)。

2020


3、喷嘴清洗步骤

4、记录检查清洗次数

5、用喷瓶内清洗液喷涂在静止中的喷嘴牛头角及顶部,再小静电刷在喷嘴牛头然及顶部进行前后左右来回3-5次洗刷,清洗后如(图3)。


▲图3



助焊剂喷嘴清理保养方法


(1)助焊剂喷嘴清理保养频率及时机

每月将助焊剂喷嘴清理保养1至2次,在生产线空闲时及周末时内完成。

(2)清理保养工具:碎布,清洗盒,活动扳手,一字螺丝刀,镊子,汽枪,高温油。

(3)助焊剂喷嘴清理保养步骤。

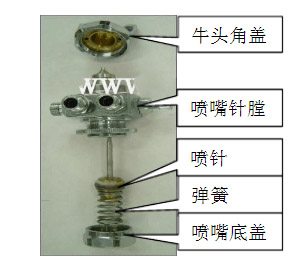

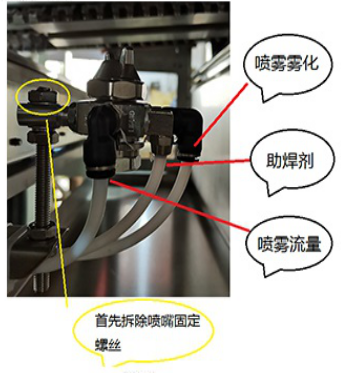

(4)将助焊剂喷嘴卸下,分解喷嘴各部件如(图4)放到清洗盒内加入清洗液浸泡10分钟左右。




▲图4


(5)用镊子夹着沾清洗液的碎布将喷针膛内绿色氧化物清理干净,再将喷针顶部底部绿色氧化物及胶圈周围废油清理干净。

(6)将第一次清理后的喷嘴各部件再次用干净清洗液清洗一下,再使用汽枪吹干残余清洗液后放在干净碎布上待安装。

(7)清理干净后的部件在喷针胶圈位加适量高温油,将喷针装入喷针膛内,装入弹簧盖上底盖,再将顶部牛头角盖装上。

(8)助焊剂喷嘴清理保养好后装入喷雾机上试机,确认助焊剂喷涂量大小合适且喷涂均匀。
