波峰焊配件有哪些?

发布时间:2020-08-15 浏览:次 责任编辑:晋力达

波峰焊是在1956年由英国的Fry,s Metal公司发明的一种印制电路板的焊接方法;所谓的波峰焊接是指将熔融的液态钎料借助泵的作用,在钎料液面形成一特定形状的钎料波峰,插装了元器件的PCB置于传送链上,经过某一特定的角度和一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。在国外也有将其称为群焊、随机焊或流动焊。



波峰焊机这种设备主要由喷雾系统、预热系统、锡炉系统、运输系统、控制软件系统这5大系统组成,每一个系统都包含有各种波峰焊配件;今天15年波峰焊厂家晋力达为大家详细梳理一下波峰焊这5大系统的配件组成。

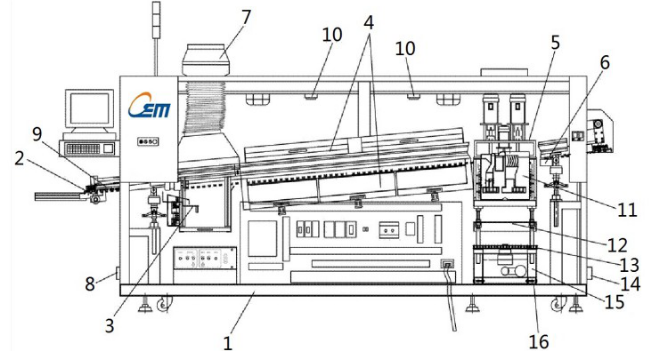

1. 电箱

2.进板接驳

3.喷雾箱

4.全热风预热箱

5.波峰装置

6.洗爪装置

7.抽风装置(选配U浮扇)

8.油水分离器

9.夹板装置

10.防爆灯

11.喷锡装置

12.锡炉升降装置

    13.锡炉支撑

14.铭牌

15.锡炉自动进出装置

16.锡炉固定防滑装置





喷雾系统:



1.喷头: 喷雾范围2065mm扇面可调,喷头高度50200mm可调,最大流量60mlmin

2.气路系统: 主要由过滤器,控制阀和管接头组成,数字化显示。

3.喷嘴移动系统:马达驱动,西门子PLC智能控制,采用限位接近开关及入板光眼来组合控制,根据PCB的速度及宽度进行PCB来板自动侦测感应式喷雾。

4.助焊剂过滤回收系统: 不锈钢丝网过滤,利用流体的特性最大限度的过滤回收多余的助焊剂。



   预热系统:



1. 预热区:3段独立微循环预热总长1800mm,温度独立控制(可选配4段预热,热风更强劲)。

2. PLC  :控温

3. 马达:  全热风加热





   锡炉系统:



1. 加热部件:特制长寿命,红外式加厚10MM管径U型发热管,耐用不变形,合资JAYN固态继电器驱动,锡液温差为±1℃

2. 锡炉:钛合金 3MM厚

3. 波峰马达



   运输系统:


1. 高强度耐磨导轨

2. 传递用双钩钛爪

3. 传动保护装置

4. 运输马达



   控制系统:


1. DELL显示器+工控主机+西门子模块(DELL显示器+工业电脑+三菱PLC)。

2. 保护系统:当预热或锡炉故障时停止加热、过载保护、卡板保护。

3. 异常报警装置:温度过高或过低、助焊剂低液位及各系统故障报警。

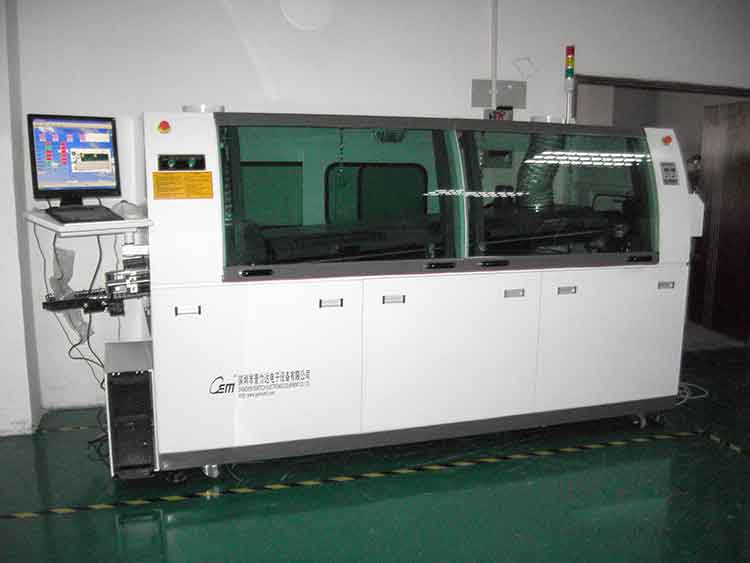

                                                                        晋力达中型全电脑控制波峰焊



以上内容就是今天晋力达为您带来的关于一台波峰焊机主要包含哪些配件相关内容,晋力达波峰焊每台设备都经过炉温测试仪检测其性能,所有波峰焊配件均采用进口或国内一线品牌,确保波峰焊品质。
