波峰焊传送系统的作用及技术要求

发布时间:2020-09-03 浏览:次 责任编辑:晋力达

  在波峰焊中,PCB传送系统的作用是使PCB能以某一较佳的倾角和速度进入和退出钎料波峰,以确保PCB上每个焊点在钎料波峰中经历的时间为3~5s,从而获得较好的焊接效果。



  波峰焊传送系统的技术要求

  1、传动平稳、无抖动和振动现象,噪声小。

  2、传送速度在某一范围内应连续可调,速度波动量应小于±10%,力学性能好。

  3、夹送最好有一定倾角,其范围可在4°~8°之间选择。

  4、夹持爪化学稳定性好,在助焊剂和高温液态钎料反复作用下不熔蚀、不粘锡、不和助焊剂起化学反应、弹性好、夹持力稳定。

  5、装卸方便、维修容易。

  6、结构紧凑,对整机外形尺寸影响小。

  7、热稳定性好、不易变形。

  8、可以很方便地根据PCB的不同宽度调节夹持的宽度。



  波峰焊传送系统的结构分类

  1、框架式传送系统,又分为L形爪、V形爪和凹形爪。

  2、爪式传送系统,分为L形爪和V形爪。

  3、机械手传送系统。

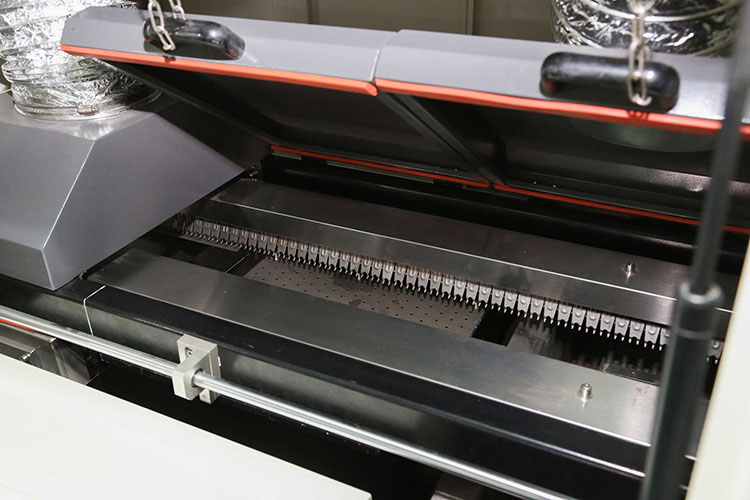

晋力达波峰焊设备传送系统

  晋力达波峰焊传送系统的主要特点:

  1、运输系统采用分段浮动式结构,新型支撑型材,强度好,有效防止导轨变形,绝无PCB跌落情况发生。

  2、专业的加强无铅钛合金爪,不沾锡,使用寿命长。压条使用5MM黄铜扁条,保护钛爪不受损坏,夹持稳紧,耐磨静音,减少与钛爪之间的磨损。可选配重型导轨+承重型鸭嘴爪,稳定耐用,永不变形。

  3、钛爪清洁装置为自动清洗,配备自动抽液泵和储液箱,配合工业柔性毛刷,不伤钛爪,清洁方便,操作简单。

  4、可选配中央支撑系统,不锈钢圆弧型托条,支撑位置和高度均可快速调节,防止线路板过重或拼板变形,防止过锡高温导致薄板变形。
