波峰焊助焊剂涂覆系统的技术要求及涂覆方式

发布时间:2020-09-04 浏览:次 责任编辑:晋力达

波峰焊助焊剂涂覆系统是波峰焊五大组成系统之一,助焊剂的涂覆在波峰焊工艺中是比较复杂的,在波峰焊接系统中设置助焊剂涂覆系统的目的就是要实现将助焊剂自动而高效的涂覆到PCB的被焊面上去。



助焊剂涂覆系统在波峰焊焊接工艺中的作用


当钎料波峰与PCB表面金属直接接触时,如果表面无污染,则在波峰钎料与基体金属间将发生原子交换,然而待焊的金属表面一般都会受到氧化物的污染。使用助焊剂将破除氧化层,将松散的氧化层从金属表面移去,从而导致钎料和基体金属间的直接接触。

波峰焊接工艺中,所用助焊剂的具体牌号一经选定,其功能的充分发挥就取决于施用助焊剂的方法。涂覆助焊剂的真正作用是发生在基体金属表面,仅直接靠近锈蚀膜的那些助焊剂层才是化学净化和防止基体金属表面重新氧化所必需的。虽然助焊剂还具有影响净化过程的某些温度特性,但施用不当可能造成助焊剂的浪费,还会为焊后的净化工作带来麻烦。

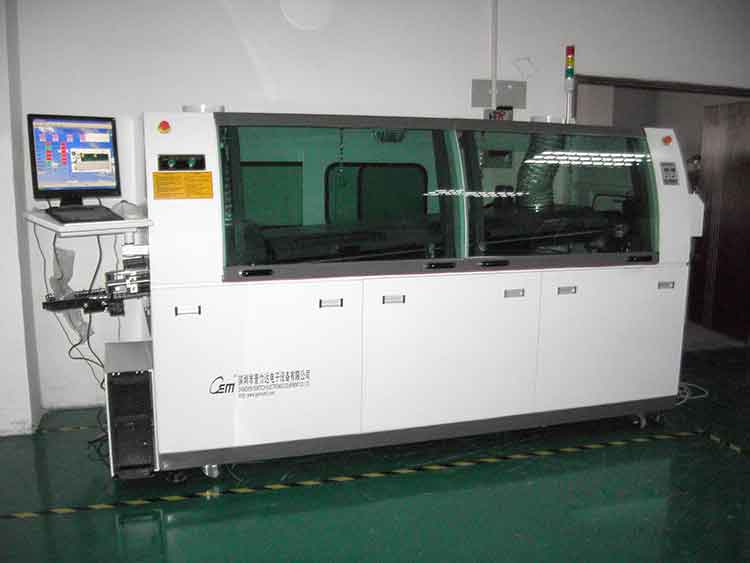

晋力达波峰焊接设备





对助焊剂涂覆系统的技术要求


·涂覆层应均匀一致,对被焊接面覆盖性好;

·涂覆的厚度适宜,无多余的助焊剂流淌;

·涂覆效率高,在保证波峰焊接要求的前提下,助焊剂消耗量*少;

·环保性能好。



波峰焊助焊剂系统常用的涂覆方式


1、刷涂涂覆法

2、浸涂涂覆法

3、喷流涂覆法

4、泡沫波峰涂覆法

5、喷雾涂覆法:直接喷雾涂覆、旋筛喷雾涂覆、超声喷雾涂覆
