回流焊有几个温区,它的温度是多少?

发布时间:2021-02-19 浏览:次 责任编辑:晋力达

   在SMT生产过程中,因为每个产品上的元器件大多不一样吗,无法根据一种回流焊温度曲线来生产所有的产品,对于回流焊温度设置比较难掌握的就是高温回流焊接。高温回流焊温度设置是由锡膏的合金熔点和元件热传导性能决定。那么,回流焊有几个温区,它的温度是多少?(如果您想了解更多回流焊,欢迎在线咨询:400-9932 122)

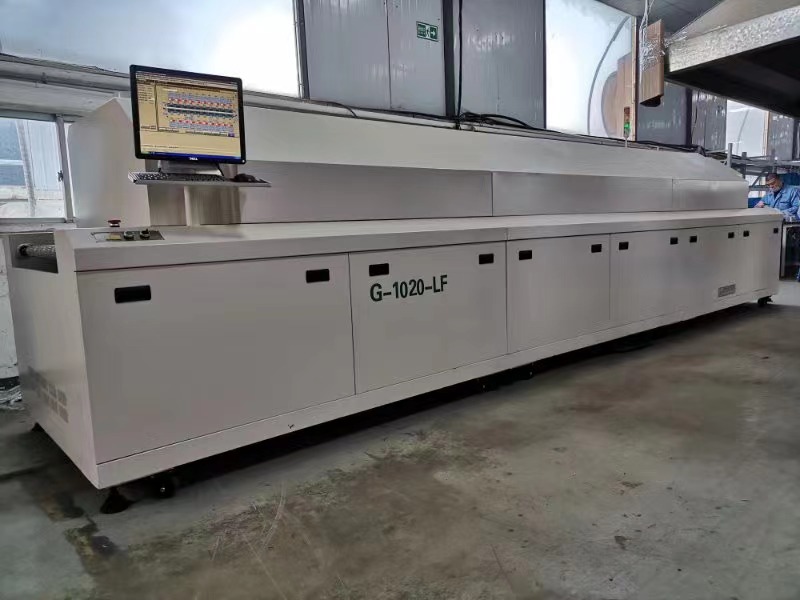

回流焊有几个温区,它的温度是多少?

  回流焊整体上讲只有四大温区预热区、恒温区、回流焊接区、冷却区。不管回流焊是多少个温区的。回流焊,它们的温度设置都是根据这四大温区的作用原理来设置的。市场上一般八温区回流焊比较多些,所以咨询八温区回流焊温度怎么设置的多。八温区的回流焊炉温设置,应该根据锡膏供应商给的参考温度曲线和回流焊炉四大温区的作用,再结合实际焊接产品和效果需求还有回流焊设备,具体情况来设置。

回流焊四大温区作用原理:

  1、回流焊升温区温度设置:升温速率应设定在2到4℃/秒,在预热区的升温速度过快,容易使锡膏的流移性及成分恶化,容易产生爆珠和锡珠现象。

  2、回流焊预热区温区设置:温度在130到190℃,时间以80到120秒适宜,如果温度过低,则在回流焊后会有焊锡未熔融的情况发生。

  3、回流焊回焊区温度设置:回焊区的温度就是回流焊接的峰值温度,峰值温度设定在240到260℃,熔融时间建议把240℃以上时间调整为30到40秒。

  4、回流焊冷却区温度设置:回流焊冷却区速率应在4℃/秒。

  回流焊温度设置因回流焊散热器的状态和结构不同而异,事前要对产品多做首件测试,温度设置合理后才能进行批量的回流焊接操作,以确保合适的温度。
